冷油器

冷油器、油冷器冷油器是電力系統中普遍使用的一種油冷卻設備,利用該設備可使具有一定溫差的兩種液體介質實現熱交換,從而達到冷卻介質,保證電力設備正常運行的目的,冷油器適用...

詳細介紹

　　冷油器、油冷器

　　冷油器是電力系統中普遍使用的一種油冷卻設備,利用該設備可使具有一定溫差的兩種液體介質實現熱交換,從而達到冷卻介質,保證電力設備正常運行的目的,冷油器適用于電力治金,化工、礦山、輕工機械等部門,在電廠中主要用于設備潤滑油冷卻、變速系統油冷卻、變壓器油冷卻及汽輪機的油系統、磨煤機的油系統循環冷卻。

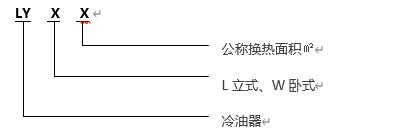

型號含義

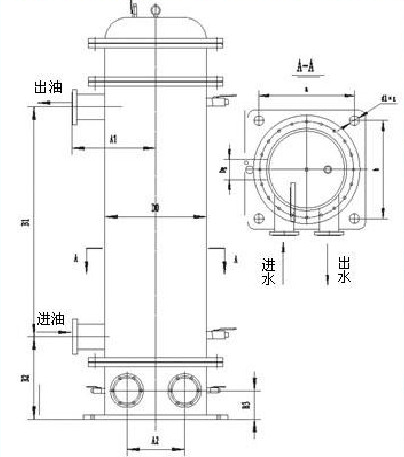

　　結構形式

　　冷油器按安裝形式，分為立式和臥式兩種；按冷卻管形式分為光管式和強化傳熱管式兩種；按冷卻管材質分為銅管和不銹鋼兩種。需根據不同的場合、使用性能等要求進行正確選用。

　　管式冷油器的工作原理：

　　水從水室進入管內,油進入殼體在管束外流動。管外流動的透平油和管內流動的循環水通過銅管壁進行換熱,從而達到用水冷卻透平油的目的。

　　產品特點：

　　1、換熱管可采用0.5-0.8mm的薄壁不銹鋼管材，提高了整體換熱性能，在相同的換熱面積下，總體的傳熱系數比銅管提高2.121-8.408%。

　　2、管材可采用銅管SHn70-1或TP304、TP316、TP316L等優質不銹合金鋼，使其具有較高的硬度，管子的鋼度也明顯提高，因此，具有很強的耐高溫蒸汽的沖擊性能及抗振性能。

　　3、采用優質不銹鋼管后由于管子內壁光滑，使得其邊界層流底層厚度減薄，既強化換熱，又提高了抗結垢性能。

　　4、為了消除焊接應力，全部不銹鋼管在保護氣體中以1050℃高溫進行熱處理。

　　5、所有不銹鋼管均采用壓差進行泄漏檢查，氣壓試驗至10MPa，5分鐘無壓降。

　　6、采用優質不銹鋼管后抗氯離子能力強、設備造價低廉。

常用規格型號

汽輪機型號	冷油器型號	冷卻面積（m²）	冷卻油量 t/h	設計溫度℃		最高工作水溫℃	設計水量 t/h	配套臺數
汽輪機型號	冷油器型號	冷卻面積（m²）	冷卻油量 t/h	進油	出油	最高工作水溫℃	設計水量 t/h	配套臺數
N1.5MW	LY-10	10	8	55	45	33	25	1
N3MW	LY-10	10	8	55	45	33	25	2
N6MW	LY-12.5	12.5	8.7	55	45	33	25	2
N12MW	LY-17.5	17.5	12.6	55	45	33	30	2
N15MW	LY-20	20	12.6	55	45	33	30	2
N20MW	LY-30	30	27	55	45	33	65	2
N25MW	LY-35	35	30	55	45	33	85	2
N30MW	LY-42	42	36.9	55	45	33	102	2
N50MW	LY-48	48	40	55	45	33	112	2
N100MW	LY-55	55	47	55	45	33	135	2
N125MW N135MW	LY-60	60	52.8	55	45	33	150	2
N200MW	LY-75	75	72	55	45	33	170	2
N300MW	LY-95	95	120	55	45	33	200	2

換熱性能對照表

名稱	規格（㎜）	材質	總體換熱系數（W/㎡.k）
銅管	1	HSn70-IA	3682.413869
不銹鋼管	1	AISI304	3460.327347
不銹鋼管	0.7	AISI304	3760.628476
不銹鋼管	0.6	AISI304	3872.606729
